TP N°4

TP Nº4

1) Para las compuertas: AND, OR y XOR. De 2, 3 y 4 entradas, escribir: simbolo, funcion, tabla de verdad.

2) Definir: bit y byte

3) Inversor: 2, 3 y 4 entradas,poner simbolo, funcion, tabla de verdad

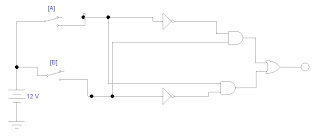

4) Para el siguiente circuito indicar el valor de la variable para cada uno de los puntos indicados:

5) Para las compuertas: NAND, NOR, XNOR.simbolo y tabla de verdad

6) Para los siguientes circuitos dar la funcion en la tabla de verdad

7) Para las siguientes funciones dar el circuito y la tabla de verdad

1- OR

La puerta lógica O, más conocida por su nombre en inglés OR (A+B), realiza la operación de suma lógica.

Simbolo:+

A	B	C	F
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	1
1	0	0	1
1	0	1	1
1	1	0	1
1	1	1	1

A	B	C	D	F
0	0	0	0	0
0	0	0	1	1
0	0	1	0	1
0	0	1	1	1
0	1	0	0	1
0	1	0	1	1
0	1	1	0	1
0	1	1	1	1
1	0	0	0	1
1	0	0	1	1
1	0	1	0	1
1	0	1	1	1
1	1	0	0	1
1	1	0	1	1
1	1	1	0	1
1	1	1	1	1

A	B	F
0	0	0
0	1	1
1	0	1
1	1	1

AND

La puerta lógica Y,

más conocida por su nombre en

inglés AND (A*B), realiza la función booleana de producto lógico. Su símbolo es un punto (·), aunque se suele omitir

Simbolo: · o *

A	B	C	D	F
0	0	0	0	0
0	0	0	1	0
0	0	1	0	0
0	0	1	1	0
0	1	0	0	0
0	1	0	1	0
0	1	1	0	0
0	1	1	1	0
1	0	0	0	0
1	0	0	1	0
1	0	1	0	0
1	0	1	1	0
1	1	0	0	0
1	1	0	1	0
1	1	1	0	0
1	1	1	1	1

A	B	C	F
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

A	B	F
0	0	0
0	1	0
1	0	0
1	1	1

XOR

La puerta lógica OR-

exclusiva, más conocida por su nombre en inglés XOR, realiza la función booleana A'B XOR AB'. Su símbolo es el más (+) inscrito en un círculo

A	B	F
0	0	0
0	1	1
1	0	1
1	1	0

A	B	C	D	F
0	0	0	0	0
0	0	0	1	1
0	0	1	0	1
0	0	1	1	0
0	1	0	0	1
0	1	0	1	0
0	1	1	0	0
0	1	1	1	1
1	0	0	0	1
1	0	0	1	0
1	0	1	0	0
1	0	1	1	1
1	1	0	0	0
1	1	0	1	1
1	1	1	0	1
1	1	1	1	0

A	B	C	F
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	1
1	0	1	0
1	1	0	0
1	1	1	1

2-

Bit es el acrónimo de Binary digit. (dígito binario). Un bit es un dígito del sistema de numeración binario.

Byte es una palabra inglesa que si bien la Real Academia Española ha a

ceptado como equivalente a octeto (es decir a ocho bits), para fines correctos, un byte debe ser considerado como una secuencia de bits contiguos, cuyo tamaño depende del código de información o código de caracteres en que sea definid

o.

3-

A	Ā
0	1
1	0

4-

5-

NAND

La puerta lógica NO-Y, más conocida por su nombre en inglés NAND, realiza la operación de producto lógico negado.

A	B	F
0	0	1
0	1	1
1	0	1
1	1	0

Simbolo:

NOR

La puerta lógica NO-O, más conocida por su nombre en inglés NOR, realiza la operación de suma lógica negada

Simbolo:

XNOR

La puerta lógica equivalencia, realiza l

a función booleana AB+~A~B. Su s

ímbolo es un punto (·) inscrito en un círculo

Simbolo:

6)-

10-Construir un circuito capas de sumar 2 numeros de un bit. Debe dar la suma (S) y el acarreo (CY)

Binario.

0+0=0

0+1=1

1+0=1

1+1=10

Acarreo(carey) 1 + 1 =1 0 Suma

A	B	S	CY
0	0	0	0
1	0	1	0
0	1	1	0
1	1	0	1

S= A+B

Cy= A .B

11-construir un circuito digital capas de sumar numeros de un bit teniendo en cuenta acarreo de entrada y que de cómo resultados la suma del acarreo de salida

A	Ci	B	S	Cs
0	0	0	0	0
0	0	1	1	0
0	1	0	1	0
0	1	1	0	1
1	0	0	1	0
1	0	1	0	1
1	1	0	0	1
1	1	1	1	1

S=A B C

Cyo =ABC + ABC + ABC + ABC

12-Mediante bloques de circuitos

semi sumadores y sumadores construir un circuito capaz de sumar dos numeros de 4 bits

13-Construir un circuito capas de restar 2 numeros binarios de 4 bits usando la tecnica del complmente A2. en todos los casos elminoendo sera mayor del sustraendo.

14-Construir un circuito capaz de restar 2 numeros binarios de 4 bit usando la tecnica del complemento a 2. En todos los casos el minuendo sera mayor que el sustraendo

15- Construir un circuito capaz de sumar o restar 2 numeros de 4 bit de acuerdo a la pocision de una llave. Nota: en el caso de la resta el minuendo siempre sera mayor que el sustraendo.
